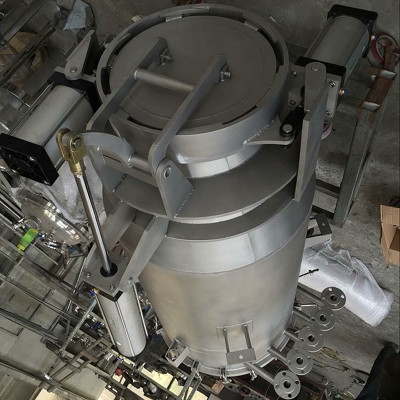

燭式過濾器（濾餅層過濾器）
主要特征
燭式過濾器是完全密閉過濾，無泄漏任何的環境污染；濾芯采用復式梅花結構設計（內部不銹鋼骨架，外部濾布），并可實現一次性全過程自動化過濾，濾餅洗滌干燥，
同時采用氣體反吹排渣，速度快.干凈，以獲得最大的經濟效益。
適用范圍
精細化工.塑料.燃料.電鍍.油脂.潤滑油.陶瓷.玻璃.制藥.制糖等行業.以及貴金屬.催化劑等固體回收的應用。

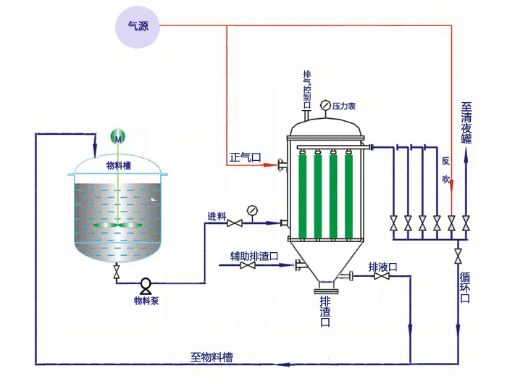

工作原理
燭式過濾器在一密閉的容器里，組合多根多孔濾芯，在濾芯外套上過濾濾布（或其他過濾介質），過濾時用泵將料漿送入過濾器內，料漿中的液相穿過過濾介質進入多孔
濾芯的中心匯總到清液出口排出，在濾餅層未形成前，排出的“清液”再回到原料漿進口送至過濾器作循環過濾，直至濾餅層形成（能達到過濾要求），
提供一信號控制清液不再循環，清液通過三通閥送至下道工序使用，進行正常過濾。
正常過濾一段時間后，當多孔燭芯上濾餅層達到一定厚度時，提供一信號控制進料（停止），然后排凈過濾器內的殘液，排凈后提供一信號控制反吹口（壓縮空氣、氮氣或飽和蒸汽）
進行反吹，使濾餅脫落，反吹一定時間后，停止反吹，提供一信號打開過濾器排渣口進行排渣，排渣結束后關閉排渣口，回到過濾前初始狀態，準備進行下一輪過濾。
主要優點
■ 用于液體的澄清時，可在料漿中直接加硅藻土、活性炭等助劑，使過濾速率更快，濾液更澄清，精度范圍從1μm~300μm可選。
■ 全密閉操作，既適合于一般物料的過濾，也可用于易燃易爆、有毒或劇毒的危險產品及不允許有污染的鮮美食品、生物制品及藥品等的過濾。
■ 在過濾后期，如底部殘留料漿不能排回料漿槽，這時可用泵抽出底部的殘留料漿，再返回頂部中央的過濾機頂蓋內，并通過噴嘴均勻噴灑到過濾管上，
通過機內輸入壓縮氣體使殘留的液體全部濾出。
■ 由于本機可再過濾時形成均勻的濾餅層，因而可在機內通入洗滌液很方便地對濾餅進行洗滌。如通過頂部噴淋的方法對濾餅進行洗滌，則可大大節省洗滌液。
設備主要參數：
|
型號
|
JH-ZL-5
|
JH-ZL-10
|
JH-ZL-15
|
JH-ZL-30
|
JH-ZL-50
|
JH-ZL-80
|
JH-ZL-100
|
JH-ZL-130
|
|
過濾面積(㎡)
|
5
|
10
|
15
|
30
|
50
|
80
|
100
|
130
|
|
處理能力
|
一般為板式壓濾機的2倍
|
|
工作壓力(Mpa)
|
≤1.0
|
≤0.6
|
≤0.25
|
|
工作溫度(℃)
|
≤120
|
|
機體直徑
|
500
|
800
|
1100
|
1400
|
1800
|
2000
|
2200
|
2500
|
|
進出口徑
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
DN100
|
DN125
|
DN125
|
|
排渣口
|
DN150
|
DN150
|
DN200
|
DN200
|
DN200
|
DN250
|
DN250
|
DN250
|
■ 如要得到干燥濾餅，則在過濾后或洗滌過濾后在機內通入常溫空氣、熱空氣或蒸汽等，使他們穿過濾餅層，直至使濾餅達到所需的干度后再使機內泄壓，并反吹濾餅從底部卸料。
|
